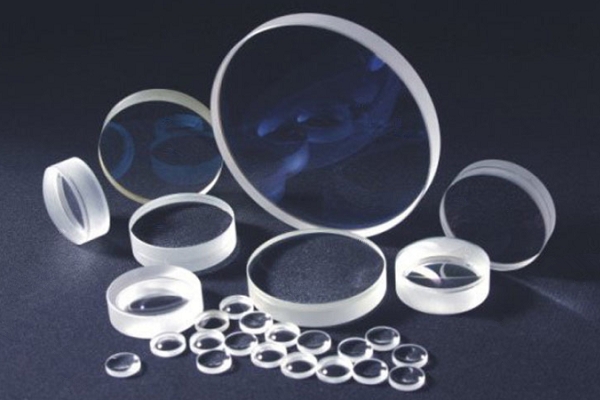

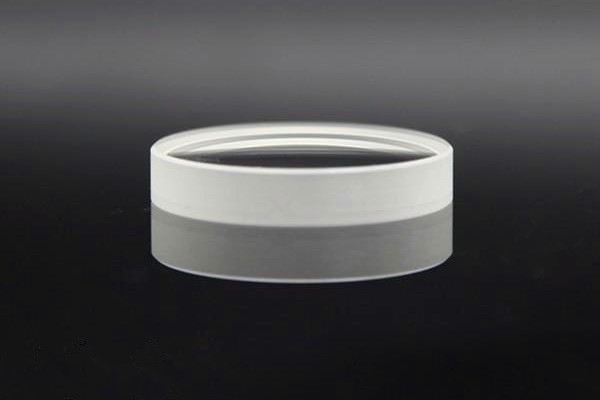

雙凹透鏡與平凹透鏡類似，焦距為負，可是平行入射的光線向外發散，雙凹透鏡的兩個側面曲率半徑相等，一般用于擴束光線，和投影等。
雙凹透鏡成像的幾何作圖與凸透鏡者原則相同。從物體的頂端亦作為兩條直線：一條平行于主光軸，經過雙凹透鏡后偏折為發散光線，將此折射光線相反方向返回至主焦點；另一條通過透鏡的光學中心點，這兩條直線相交于一點，此為物體的像。
應用范圍：
其兩面曲率中心之連線稱為主軸，其中央之點O稱為光心。通過光心的光線，無論來自何方均不折射。平行主軸之光束，照于凹透鏡上折射后向四方發散，逆其發散方向的延長線，則均會于與光源同側之一點F，其折射光線恰如從F點發出，此點稱為虛焦點。在透鏡兩側各有一個。雙凹透鏡又稱為發散透鏡。凹透鏡的焦距，是指由焦點到透鏡中心的距離。透鏡的半徑越大其焦距越長，如為薄透鏡，則其兩側之焦距相等。在光疏介質中使用時，能對入射光束起發散作用，故又稱發散透鏡。又因其焦距為負，又稱負透鏡。對薄的凹透鏡，成像公式、橫向放大率公式和符號法則均與凸透鏡同。
材料：光學玻璃K9，石英，熔融石英，BK7，藍寶石
焦距：±5mm～1000mm±2%
厚度公差：±0.2mm
尺寸：6mm-300mm
面型：λ/10～λ/2
表面質量：10/5～80/50
偏心：＜3arcmin
有效孔徑：＞90%
倒邊：＜0.2*4.5°
鍍膜：根據客戶要求
如有需要，請聯系！電話：19874358775（微信同）
